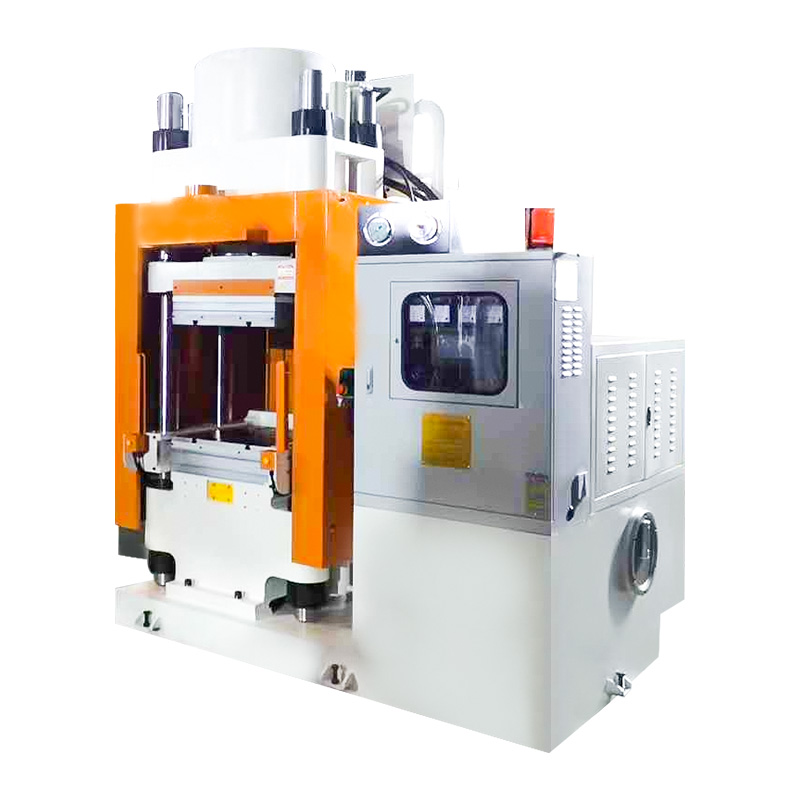

Машина для холодного прессования

В процессе производства фрикционных тормозных колодок холодная штамповка занимает важнейшее промежуточное положение между подготовкой сырья и окончательным отверждением горячим прессованием. А формовочная машина для холодного прессования представляет собой специализированное оборудование, предназначенное для уплотнения рыхлой смеси фрикционного материала в связную, стабильную по размерам заготовку под контролируемым гидравлическим давлением при температуре окружающей среды или близкой к ней без повышенного тепла, которое приводит к отверждению термореактивной смолы на заключительном этапе горячего прессования. Понимание того, что делает машина для холодной штамповки и почему этот промежуточный этап настолько ценен в производстве высококачественных тормозных колодок, является отправной точкой для понимания ее роли в общем производственном процессе.

Состав фрикционного материала, используемый при производстве тормозных колодок, представляет собой сложную смесь армирующих волокон, модификаторов трения, смазочных материалов, абразивов и связующих из термореактивной смолы, обычно в порошкообразной или гранулированной форме после смешивания. В этом рыхлом состоянии компаунд имеет плохую стабильность размеров и сильно варьирующуюся локальную плотность, что делает его непригодным для прямой загрузки в форму для горячего прессования без предварительного уплотнения. Непосредственная загрузка рыхлого состава в форму для горячего прессования может привести к неравномерному заполнению, захвату воздуха и градиентам давления во время цикла горячего прессования, что приводит к изменению плотности отвержденной подушки. Машина для холодного прессования решает эту проблему, предварительно консолидируя компаунд в стабильную заготовку перед тем, как он поступит в горячий пресс, создавая условия для равномерной плотности и бездефектного отверждения на заключительном этапе.

Цикл холодной штамповки: шаг за шагом

Рабочий цикл А. формовочная машина для холодного прессования начинается с контролируемой загрузки точно взвешенной порции фрикционной смеси в полость формы. Точность веса загружаемого материала на этом этапе имеет решающее значение. Изменения в весе загружаемого материала непосредственно преобразуются в изменения толщины и плотности готовой заготовки, которые затем передаются через стадию отверждения горячим прессованием в готовую тормозную колодку. Качественные машины для холодной штамповки используют автоматизированные системы взвешивания и дозирования, которые поставляют составные смеси в пределах жестких допусков по весу, устраняя изменчивость, которую вносит ручная загрузка.

После загрузки формы машина для холодного прессования прижимает пресс-плиту к форме с контролируемой скоростью, постепенно оказывая гидравлическое давление на поверхность смеси. На начальном этапе прессования рыхлые частицы компаунда перестраиваются и упаковываются вместе, поскольку межчастичные пустоты устраняются. Воздуху, попавшему в компаунд, необходимо позволить выйти через систему вентиляции пресс-формы на этом этапе. Слишком быстрое закрытие пресса задерживает воздух внутри прессовки, создавая дефекты пористости, которые выдерживают стадию отверждения при горячем прессовании и проявляются как слабые места в готовой тормозной колодке.

По мере продолжения прессования и закрытия пустот между частицами давление, необходимое для достижения дальнейшего уплотнения, быстро возрастает. Машина для холодного прессования применяет определенное максимальное давление, обычно в диапазоне от 50 до 200 мегапаскалей, в зависимости от рецептуры компаунда и спецификации подушки, и удерживает это давление в течение контролируемого периода выдержки, что позволяет частицам компаунда полностью консолидироваться. В конце периода выдержки пресс освобождается с контролируемой скоростью декомпрессии, и сформированная заготовка выбрасывается из формы, готовая к передаче на стадию отверждения при горячем прессовании. Весь цикл холодного прессования обычно занимает от 15 до 60 секунд на полость, что делает его высокопроизводительным процессом, который можно сопоставить с производительностью нескольких последующих агрегатов горячего прессования.

Ключевые компоненты машины для холодной штамповки

Основные функциональные компоненты машины для холодной штамповки включают гидравлический силовой агрегат, раму пресса и плиту в сборе, форму и систему выталкивания, систему управления, а также интерфейс загрузки и дозирования компаунда. Гидравлический силовой агрегат создает контролируемое давление, которое управляет операцией прессования, а его характеристики: максимальное номинальное давление, скорость потока, тип регулирующего клапана и система охлаждения определяют способность машины выполнять точные профили давления в различных размерах пресс-форм и типов компаундов.

Рама пресса должна обеспечивать структурную жесткость, необходимую для передачи полной номинальной гидравлической силы на форму без отклонения, сохраняя параллельность плит на протяжении всего хода прессования. Конструкция и точность направляющей колонны, как и во всех применениях прессов, имеют решающее значение для достижения постоянного выравнивания валика, которого требует равномерная плотность преформы. Система выталкивания формы, которая выталкивает сформированную заготовку из полости формы в конце цикла прессования, не повреждая ее поверхность или края, должна быть спроектирована с учетом конкретной геометрии преформы и свойств обрабатываемого материала, поскольку преформы на этом этапе процесса являются механически хрупкими и легко повреждаются из-за чрезмерной силы выталкивания или смещения выталкивающих штифтов.

Холодное прессование против прямого горячего прессования: когда холодная штамповка повышает ценность

Не все процессы производства тормозных колодок включают специальный этап холодного прессования, некоторые производители прессуют непосредственно из рыхлого компаунда в форму для горячего прессования в одноэтапной операции. Понимание того, когда холодная штамповка дает достаточную ценность, чтобы оправдать дополнительный этап процесса и инвестиции в оборудование, является важным фактором для инженеров-технологов, проектирующих или оптимизирующих линию по производству тормозных колодок. Холодная штамповка имеет наибольшую ценность в тех случаях, когда состав фрикционного материала имеет плохие характеристики текучести, что препятствует равномерному заполнению формы при прямой нагрузке горячим прессованием, где геометрия тормозных колодок сложна со значительными изменениями толщины или глубокими выемками, которые создают неравномерное наполнение, где объемы производства достаточно высоки, так что преимущество пропускной способности за счет более быстрой загрузки предварительно сформированных загрузок в формы для горячего прессования перевешивает дополнительный технологический этап, или где требовательная спецификация требует максимально возможной однородности плотности и микроструктуры. Для производства высококачественных автомобильных, коммерческих и железнодорожных тормозных колодок обычно применяются все эти условия, что объясняет широкое внедрение машин для холодной штамповки на ведущих производственных предприятиях отрасли.

Равномерное распределение материала, равномерное расположение всех компонентов смеси по всему объему отформованной преформы, с постоянной локальной плотностью и составом в каждой точке, является основным результатом качества, который должна обеспечивать машина для холодного прессования. Достижение подлинной однородности требует тщательного управления всем процессом, от приготовления смеси до загрузки формы, прессования и выгрузки, при этом конструктивные особенности машины работают вместе, чтобы создать условия, способствующие равномерному распределению на каждом этапе.

Конструкция пресс-формы и ее вклад в равномерность распределения

Форма, используемая в машине холодного прессования, не является пассивным контейнером: ее конструкция активно влияет на распределение состава во время прессования. Геометрия полости формы должна быть спроектирована так, чтобы компаунд равномерно заполнял все области при закрытии пресса, не создавая предпочтительных путей потока, которые концентрируют компаунд в определенных областях, оставляя другие относительно редкими. Для тормозных колодок с фасками, пазами или элементами крепления конструкция пресс-формы должна учитывать способ обтекания этих элементов под действием сжимающей нагрузки и обеспечивать равномерную передачу давления на все поверхности.

Вентиляция формы не менее важна для равномерности распределения. Когда пресс закрывается и пустоты между частицами сжимаются, воздух должен иметь возможность быстро и равномерно выходить через систему вентиляции пресс-формы. Недостаточная вентиляция вызывает противодавление, которое препятствует консолидации смеси в плохо вентилируемых зонах, создавая локальную недостаточность плотности. Качественные формы для машин холодного прессования включают тщательно спроектированные вентиляционные каналы или спеченные вентиляционные вставки, которые позволяют воздуху свободно выходить во время прессования, не позволяя компаунду выдавливаться из полости формы.

Контролируемая скорость прессования и ее влияние на поток смеси

Скорость, с которой машина для холодного прессования оказывает давление на компаунд, оказывает прямое и существенное влияние на то, насколько равномерно компаунд распределяется внутри формы. Если пресс закрывается слишком быстро, компаунд не успевает растечься и заполнить удаленные участки полости формы до того, как начнется консолидация, что приводит к градиентам плотности между хорошо заполненными центральными областями и редко заполненными периферийными областями. Быстрое прессование также удерживает воздух внутри прессовки, прежде чем он сможет выйти через вентиляционную систему, создавая пористость, которая сохраняется на этапе отверждения при горячем прессовании.

А формовочная машина для холодного прессования с программируемым контролем скорости прессования позволяет инженеру пресса определить многофазный профиль прессования: медленную начальную фазу, которая позволяет компаунду начать распределяться под легким давлением, контролируемую промежуточную фазу, которая продолжает распределение, одновременно инициируя консолидацию, и финальную фазу высокого давления, которая обеспечивает достижение целевой плотности преформы. Этот основанный на профилях подход к управлению скоростью прессования является одним из наиболее эффективных инструментов для достижения равномерного распределения в широком диапазоне составов компаундов и форм различной геометрии.

Факторы эффективности равномерного распределения: сравнительная таблица

В следующей таблице обобщены ключевые факторы, влияющие на равномерность распределения материала при работе машин холодного прессования, с указанием механизма каждого эффекта, а также конструктивных или технологических особенностей, которые его решают.

Роль приготовления соединения в обеспечении однородности распределения

Равномерное распределение материала на выходе машины для холодной штамповки начинается на этапе подготовки смеси. Состав фрикционного материала, который был однородно перемешан, при этом все компоненты равномерно распределены по всей партии, обеспечивает начальные условия, которые позволяют машине для холодного прессования обеспечивать однородное качество преформ. Соединение с сегрегацией, при котором более тяжелые частицы оседают отдельно от более легких во время хранения или транспортировки, приводит к получению преформ с изменениями в составе, которые влияют на свойства трения и износа, независимо от того, насколько хорошо выполняется операция прессования. Таким образом, машина для холодного прессования работает наиболее эффективно как часть комплексной технологической системы, в которой методы подготовки и обработки компаунда разработаны для поддержания однородности смеси вплоть до момента загрузки формы.

Вопрос о том, почему прессование при низкой температуре, а не прямое горячее прессование компаунда за один высокотемпературный этап позволяет получить более прочные и надежные тормозные колодки, затрагивает суть материаловедения термореактивных фрикционных композитов. Ответ заключается в том, как системы термореактивных смол реагируют на комбинированное воздействие тепла и давления, а также в конкретных преимуществах, заключающихся в том, что разделение этих двух технологических входов, применяя сначала давление при низкой температуре, а затем применяя тепло во время последующей специальной стадии отверждения, обеспечивает достижение максимально возможной плотности и структурной целостности готовой подушки.

Поведение термореактивной смолы при низкой и высокой температуре

Термореактивные смолы (связующие системы, используемые практически во всех высокопроизводительных смесях для тормозных колодок) подвергаются характерному зависимости вязкости от температуры, что имеет решающее значение для понимания преимуществ низкотемпературного прессования. При комнатной температуре большинство термореактивных смол являются твердыми или полутвердыми, с высокой вязкостью, что предотвращает значительное растекание. По мере повышения температуры смола проходит фазу размягчения, при которой вязкость падает и смола становится достаточно жидкой, чтобы смачивать поверхности армирующих волокон и частиц наполнителя и течь под давлением. При более высоких температурах начинается реакция сшивки, и смола необратимо превращается из вязкой жидкости в твердое термореактивное твердое вещество.

При одноэтапном процессе прямого горячего прессования компаунд загружается в нагретую форму, где он одновременно прессуется и отверждается. Проблема этого подхода заключается в том, что смола начинает отверждаться до того, как компаунд получит возможность полностью затвердеть и достичь максимальной плотности под давлением. После начала отверждения увеличивающаяся вязкость смолы препятствует растеканию, необходимому для полного уплотнения, и любые пустоты или зоны низкой плотности, присутствующие в начале отверждения, замыкаются в структуре готовой подушки. Машина для формования холодным прессом позволяет избежать этой проблемы, уплотняя компаунд до максимальной плотности до того, как произойдет какое-либо отверждение, гарантируя, что стадия отверждения горячим прессованием начинается с полностью плотной заготовки без пустот, а не с рыхлой, частично консолидированной загрузки.

Уменьшение дефектов за счет предварительной консолидации

Дефекты, наиболее часто наблюдаемые в тормозных колодках, изготовленных без холодного прессования, образующие ступенчатую пористость, расслоение, поверхностные пустоты и внутренние трещины, связаны с неполной консолидацией на этапе прессования. Применяя контролируемое давление к компаунду при низкой температуре в машине для холодной штамповки до начала отверждения, эти дефекты устраняются в их источнике. Пористость устраняется, поскольку все время цикла холодного прессования используется для удаления воздуха и закрытия пустот без конкурирующего эффекта отверждения смолы, которое могло бы заморозить пустоты на месте. Тенденция к расслоению снижается, поскольку заготовка поступает в горячий пресс как связная прессовка, а не как рыхлая заготовка, которую необходимо уплотнять и склеивать одновременно.

Повышение прочности, достигнутое за счет предварительного уплотнения холодным прессованием, измеримо и значительно. Тормозные колодки, изготовленные методом холодной штамповки с последующей вулканизацией в горячем прессе, неизменно демонстрируют более высокую прочность на сжатие, более высокую прочность на сдвиг на линии соединения фрикционного материала с опорной пластиной и улучшенную стойкость к термическому усталостному растрескиванию по сравнению с эквивалентными колодками, изготовленными прямым горячим прессованием. Эти улучшения свойств напрямую приводят к увеличению срока службы, более стабильной эффективности торможения на протяжении всего срока службы колодок и снижению риска преждевременного выхода из строя в сложных условиях эксплуатации.

Оптимизированное отверждение на последующем этапе горячего прессования

Когда полностью консолидированная заготовка холодного прессования загружается в форму для горячего прессования, процесс отверждения начинается в гораздо более благоприятных исходных условиях, чем это возможно при использовании рыхлой загрузки компаунда. Смола уже находится в тесном контакте со всеми армирующими волокнами и частицами наполнителя во время консолидации холодным прессованием, так что при приложении тепла смола может немедленно начать сшивание без необходимости предварительного смачивания ранее сухих поверхностей. Это означает, что цикл горячего прессования может быть короче и может использоваться более точно контролируемый температурный профиль, оптимизированный для отверждения, а не для одновременного уплотнения и отверждения, что, в свою очередь, позволяет получить более равномерно отвержденную подушечку с более стабильными механическими свойствами.

Нинбо Delidong Machinery Technology Co., Ltd. ., профессионал Производители машин для холодной штамповки Имея большой опыт работы с оборудованием для производства фрикционных материалов, компания разрабатывает свои машины для холодной штамповки специально для оптимизации условий предварительного уплотнения, которые обеспечивают превосходный результат отверждения горячим прессованием. Инженерный опыт компании, подкрепленный многочисленными патентами на изобретения и ее статусом национального высокотехнологичного предприятия, отражен в точном контроле давления, программируемых профилях прессования и автоматизированных системах загрузки компаундов, включенных в линейку машин для холодной штамповки.

Долговременная прочность и износостойкость: преимущество холодного прессования

Повышение прочности, обеспечиваемое холодной штамповкой, выходит за рамки первоначальных механических свойств готовой колодки; они также влияют на то, как свойства колодки изменяются в течение срока ее службы. Колодка с более высокой начальной плотностью и более полным и равномерным отверждением смолы более устойчива к усталости при сжатии, которая накапливается в тормозных колодках в результате повторяющихся циклов высокоэнергетического торможения. Более плотная микроструктура без пустот противостоит механизмам возникновения и распространения трещин, которые вызывают прогрессирующую потерю прочности при эксплуатации, сохраняя структурную целостность колодки в течение более длительного периода ее общего срока службы.

Износостойкость также повышается за счет улучшенной микроструктуры, достигнутой за счет холодной штамповки. Более высокая плотность означает, что поверхность трения передает больше материала на единицу площади к тормозному интерфейсу, что снижает скорость износа за цикл торможения. Более равномерное распределение твердых абразивных частиц по поперечному сечению колодки гарантирует, что поверхность трения сохраняет постоянную топографию поверхности во время износа, а не образует локализованные твердые и мягкие зоны, которые вызывают неравномерный характер износа и нестабильность коэффициента трения. Для применений, где постоянный, предсказуемый срок службы тормозных колодок является ключевым требованием к производительности, как и во всем диапазоне автомобильных, коммерческих и железнодорожных транспортных средств, вклад машины для холодной штамповки в износостойкость является прямым и практически значимым преимуществом.

Аs a professional Cold Press Forming Machine Factory with a strong track record of supplying brake component manufacturers both domestically and internationally, Ningbo Delidong Machinery Technology Co., Ltd. combines engineering capability with responsive after-sales service support including installation, training, and spare parts availability to ensure that customers sustain the full performance benefits of their cold press forming equipment throughout its operational life. The company's membership of the China Friction Material Association and its long-established industry partnerships reflect the practical validation of its cold press forming machines in real production environments, making it a reliable partner for manufacturers seeking to elevate their brake pad quality through process-engineered cold press preconsolidation.
