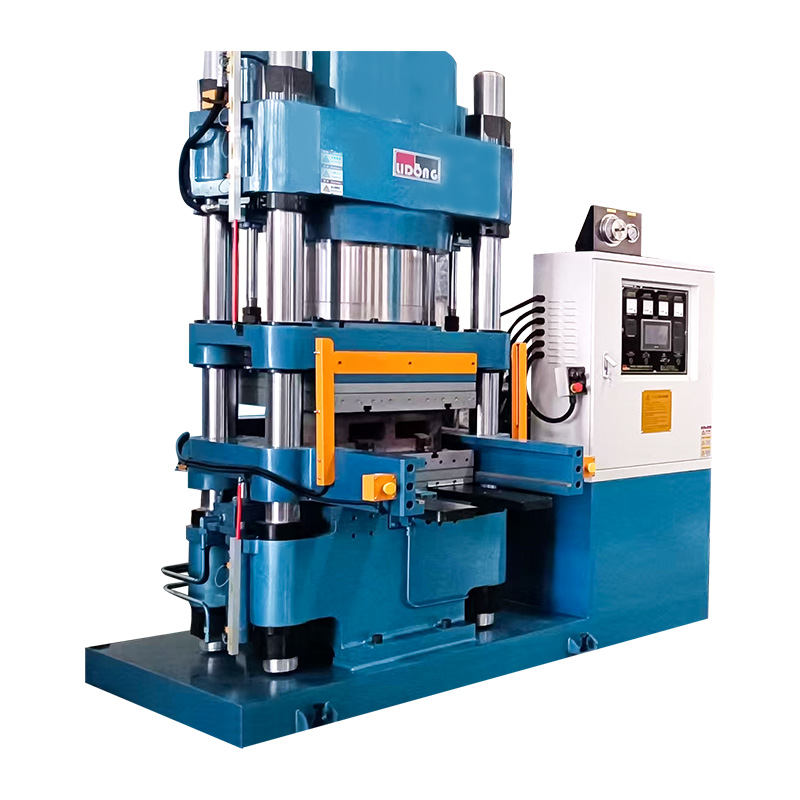

Предварительно прессующая формовочная машина

Воздушные карманы являются одними из наиболее опасных дефектов, которые могут возникнуть в тормозных колодках. Невидимые с поверхности, но имеющие большое значение для производительности, эти внутренние пустоты представляют собой разрывы в структуре фрикционного материала, которые действуют как точки концентрации напряжений при повторяющихся сжимающих и термических нагрузках при торможении. Тормозная колодка, содержащая воздушные карманы, будет подвергаться ускоренному образованию трещин из этих слабых мест, неравномерному износу по мере постепенного разрушения пустот под нагрузкой и потенциально катастрофическому расслоению при торможении с высокой энергией. формовочная машина для предварительного прессования это производственное оборудование, специально разработанное для устранения воздушных карманов до того, как они попадут в окончательную отвержденную структуру, что делает его важным элементом качества в любом высокопроизводительном процессе производства тормозных колодок.

Основная причина образования воздушных карманов при производстве тормозных колодок кроется в природе самого состава фрикционного материала. Типичный состав тормозных колодок представляет собой сухую смесь многих компонентов, армирующих волокон, металлических порошков, керамических частиц, смазочных материалов и связующего из термореактивной смолы в порошкообразной или гранулированной форме. Когда эту рыхлую смесь загружают в полость формы, она содержит очень большую долю пустот между частицами, заполненных воздухом. В неконтролируемом процессе этот воздух должен выйти во время стадии отверждения горячим прессованием, но к этому моменту повышение температуры снижает вязкость смолы и инициирует сшивку, в результате чего захваченному воздуху становится все труднее мигрировать в систему вентиляции формы до того, как материал вокруг нее затвердеет. Формовочная машина для предварительного прессования решает эту проблему в ее источнике, применяя контролируемое гидравлическое давление к компаунду при температуре окружающей среды до того, как начнется размягчение или отверждение смолы, создавая условия для полного, систематического удаления воздуха из структуры материала.

Физика вытеснения воздуха под контролируемым давлением

Механизм, с помощью которого формовочная машина для предварительного прессования вытесняет воздух из составной загрузки фрикционного материала, предполагает тщательный баланс между скоростью прессования, приложенным давлением и производительностью вентиляции формы. Когда плита пресса начинает смыкаться с заполненным пресс-формой компаундом, начальное давление заставляет рыхлые частицы перестраиваться и упаковываться более плотно. По мере того, как упаковка прогрессирует и контакт между частицами увеличивается, оставшийся воздух попадает в сеть постепенно сужающихся путей между контактами частиц. Чтобы этот воздух выходил, а не попадал в ловушку, необходимо одновременно соблюдать два условия: скорость прессования должна быть достаточно низкой, чтобы воздух мог мигрировать через сужающиеся пути между частицами быстрее, чем пути закрываются под нарастающим давлением, а система вентиляции формы должна обеспечивать достаточную открытую площадь и пропускную способность для размещения объема вытесняемого воздуха.

Формующая машина предварительного прессования, предназначенная для эффективного удаления воздуха, использует программируемое управление скоростью прессования, обычно реализуемое через сервогидравлическую систему или гидравлическую схему с пропорциональным управлением клапаном, которая позволяет инженеру пресса определять многофазный профиль подхода. Начальная фаза медленного закрытия позволяет компаунду начать оседать, а воздух начинает мигрировать к вентиляционным отверстиям формы до того, как будет приложено значительное давление консолидации. Последующая фаза контролируемого повышения давления продолжает вытеснение воздуха, постепенно увеличивая уплотнение. Только на заключительном этапе применяется полное давление прессования, после чего из материала уже существенно удален воздух, а закрытие оставшихся пустот представляет собой прямую консолидацию, а не конкуренцию между увеличением давления и миграцией воздуха.

Проектирование вентиляции пресс-формы на формовочных машинах для предварительного прессования

Форма, используемая в формовочной машине предварительного прессования, играет активную роль в процессе удаления воздуха благодаря своей конструкции вентиляции. В отличие от форм для горячего прессования, где вентиляция должна быть сбалансирована с риском вспышки смолы при повышенной температуре, формы для предварительного прессования могут быть спроектированы с более щедрой вентиляцией, поскольку холодный состав не имеет тенденции течь через вентиляционные зазоры до того, как он достаточно затвердеет. Это позволяет разработчикам пресс-форм для предварительного прессования оптимизировать геометрию вентиляционных каналов специально для обеспечения вытеснения воздуха, располагая вентиляционные отверстия в точках последнего заполнения полости формы, в областях, где воздух с наибольшей вероятностью будет задерживаться по мере затвердевания компаунда от точки первоначального контакта с плитой наружу.

Сочетание оптимизированных профилей скорости прессования и хорошо продуманной вентиляции пресс-формы делает формовочную машину для предварительного прессования по-настоящему эффективной в устранении воздушных карманов, а не просто в уплотнении компаунда, в котором еще частично находится воздух. Производители, которые инвестируют в оба аспекта: программируемое управление процессом в машине и инженерную вентиляцию в инструментах пресс-формы, получают предварительно прессованные прессованные изделия с минимальной остаточной пористостью, которые закладывают основу для бездефектного отверждения тормозных колодок на последующем этапе горячего прессования.

Количественная оценка устранения воздушных карманов: до и после предварительного прессования

Эффективность предварительного прессования в устранении воздушных карманов можно оценить количественно путем измерения плотности предварительно спрессованной прессовки по сравнению с теоретической плотностью полностью консолидированного материала. Хорошо оптимизированная работа формовочной машины для предварительного прессования обеспечивает компактную плотность в диапазоне от 85 до 95 процентов теоретической плотности по сравнению с 50–65 процентами теоретической плотности, которая типична для слабозаряженного компаунда перед прессованием. Это увеличение плотности представляет собой физическое удаление большей части объема воздуха, который изначально присутствовал в составном загружаемом воздухе, который в противном случае необходимо было бы удалить во время цикла отверждения горячим прессованием в условиях, гораздо менее благоприятных для его удаления.

Выбор подходящей формовочной машины для предварительного прессования для конкретного применения в производстве тормозных колодок требует систематической оценки технических характеристик машины с учетом требований производимого продукта и производственной среды, в которой он будет работать. Формующая машина для предварительного прессования, правильно подобранная для конкретного применения, обеспечит стабильное качество преформ в течение длительного производственного цикла с минимальным вмешательством в техническое обслуживание; тот, который неправильно определен, либо мощность не соответствует производственным требованиям, либо завышена из-за сложности продукта, создаст постоянные проблемы управления процессами, которые влияют как на качество, так и на производительность.

Усилие прессования и размер плиты: соответствие производительности машины требованиям пресс-формы

Наиболее фундаментальными параметрами формовочной машины для предварительного прессования являются ее максимальная сила прессования и активная площадь плиты, доступная для установки формы. Эти два параметра вместе определяют максимальное давление прессования, которое машина может приложить к поверхности смеси, рассчитываемое как усилие прессования, разделенное на площадь полости формы и диапазон размеров формы, которые она может разместить. Для предварительного прессования тормозных колодок типичное целевое давление прессования составляет от 30 до 150 мегапаскалей в зависимости от состава смеси и спецификации колодки, при этом более высокие давления необходимы для более плотных, более консолидированных заготовок и для компаундов с более высоким содержанием твердых несжимаемых частиц.

При выборе формовочной машины для предварительного прессования убедитесь, что номинальная сила прессования обеспечивает достаточное давление для заданной плотности преформы во всем диапазоне размеров форм, используемых в производстве, с запасом прочности, учитывающим постепенную потерю гидравлического КПД по мере износа уплотнений и компонентов в течение срока службы машины. Пресс-формы с несколькими полостями, которые прессуют несколько заготовок тормозных колодок одновременно для максимизации производительности, требуют пропорционально более высокой общей силы прессования, чем формы с одной полостью, и в технических характеристиках машины должна учитываться общая площадь лицевой поверхности формы самой большой конфигурации с несколькими полостями, используемой в производстве.

Тип гидравлической системы: обычная или сервогидравлическая

Тип гидравлической системы является одним из наиболее важных параметров при выборе формовочной машины для предварительного прессования. В обычных гидравлических системах используются насосы фиксированного рабочего объема с двухпозиционными или пропорциональными гидрораспределителями. Они надежны и относительно просты в обслуживании, но обеспечивают ограниченную точность в управлении скоростью прессования и профилем давления. В сервогидравлических системах используются насосы переменного рабочего объема, приводимые в движение серводвигателями, управляемые обратной связью с обратной связью от датчиков положения и давления. Они обеспечивают значительно большую точность при выполнении запрограммированных профилей прессования, лучшую энергоэффективность и более быстрое реагирование на отклонения в процессе.

Для производства высококачественных тормозных колодок, где формовочная машина предварительного прессования должна последовательно выполнять точные профили медленного закрытия и повышения давления, необходимые для эффективного удаления воздуха и равномерной плотности, сервогидравлические системы обеспечивают значительное преимущество в производительности по сравнению с традиционными гидравлическими конструкциями. Инвестиционная премия в сервогидравлическую технологию обычно окупается за счет снижения процента брака, улучшения консистенции преформ и снижения энергопотребления в течение срока службы машины.

Критерии выбора формовочной машины для предварительного прессования: сравнительная таблица

В следующей таблице приведены основные параметры технических характеристик для выбора формовочной машины для предварительного прессования, а также рекомендации по соответствующему уровню спецификаций для различных производственных требований.

Уровень автоматизации и интеграция с производственной линией

Соответствующий уровень автоматизации формовочной машины для предварительного прессования зависит от объема производства, количества различных спецификаций подушек в производстве, а также степени интеграции с предшествующей подготовкой компаунда и последующими операциями горячего прессования. При небольших объемах производства может быть достаточно формовочной машины для предварительного прессования с ручным управлением и базовым управлением ПЛК. При больших объемах полуавтоматические или полностью автоматизированные формовочные машины для предварительного прессования с автоматическим дозированием компаунда, роботизированной загрузкой и разгрузкой форм, а также интеграцией конвейера с последующим оборудованием значительно повышают производительность и снижают трудозатраты и изменчивость, связанные с ручным управлением.

Нинбо Delidong Machinery Technology Co., Ltd. , признанный профессиональным Производители формовочных машин для предварительного прессования в отрасли оборудования для изготовления фрикционных материалов предлагает машины для предварительного прессования с полным спектром уровней автоматизации: от базовых машин с ручным управлением, подходящих для небольших операций, до полностью автоматизированных ячеек с интеграцией роботов, предназначенных для крупносерийных производственных сред с множеством спецификаций. Обширный портфель патентов компании и ее статус национального высокотехнологичного предприятия отражают глубину инженерных инвестиций, вложенных как в механическое проектирование, так и в системы автоматизации ее линейки формовочных машин для предварительного прессования.

Этап предварительного прессования при производстве тормозных колодок не является самоцелью. Это подготовительный этап, основной целью которого является создание оптимальных стартовых условий для последующего процесса окончательного отверждения горячим прессованием. Понимание того, чем предварительно прессованная прессовка отличается от сыпучей смеси и почему эти различия так важны для качества конечного отвержденного продукта, раскрывает истинную ценность формовочной машины для предварительного прессования в процессе производства высококачественных тормозных колодок.

Стабильность размеров и точность загрузки формы

Одним из наиболее очевидных практических преимуществ предварительного прессования является то, что полученная прессовка представляет собой стабильный по размерам и удобный в обращении объект, а не рассыпчатый пороховой заряд. Предварительно прессованную компактную тормозную колодку можно транспортировать, перемещать, ориентировать и загружать в форму для горячего прессования как отдельный компонент, имеющий определенную форму, соответствующую геометрии полости пресс-формы. Такая управляемость обеспечивает точную и последовательную загрузку формы, что невозможно при использовании сыпучего порошка. Компактную деталь можно точно расположить внутри формы, гарантируя, что все области полости формы одинаково хорошо заряжены, а любые асимметричные элементы геометрии подушки правильно ориентированы относительно формы.

Точная загрузка формы, в свою очередь, обеспечивает равномерную плотность окончательно отвержденной подушки. Когда в форму для горячего прессования загружается предварительно спрессованная прессовка, которая точно соответствует полости, горячему прессу просто нужно приложить давление окончательного уплотнения и нагреть для отверждения, и ему не нужно одновременно управлять потоком компаунда, необходимым для заполнения сыпучего порошка. Такое упрощение задачи горячего прессования позволяет оптимизировать цикл горячего прессования специально для отверждения, а не для одновременного закрепления и отверждения, создавая более равномерно отвержденную подушечку с более стабильными механическими свойствами по всей площади поверхности.

Улучшенная адгезия на границе раздела материалов

Многие конструкции тормозных колодок включают в себя стальную опорную пластину, прикрепленную к блоку фрикционного материала, причем перед прессованием на поверхность опорной пластины наносится клейкий слой. При прямом горячем прессовании из рыхлого компаунда достижение прочного и однородного клеевого соединения между фрикционным материалом и опорной пластиной является сложной задачей, поскольку компаунд должен растекаться и консолидироваться на клеевой поверхности одновременно с процессом отверждения, создавая конкуренцию между растеканием, адгезией и отверждением, которую трудно оптимизировать одновременно.

Предварительное прессование решает эту проблему. Предварительно спрессованная прессовка, помещенная на опорную пластину с клеевым покрытием в форме для горячего прессования, представляет собой консолидированную плоскую поверхность с хорошим потенциалом механического сцепления с клеевым слоем. В условиях горячего прессования сочетание тепла и давления окончательной консолидации обеспечивает плотный контакт между компактной поверхностью и клеем с полным смачиванием клеевого слоя по всей площади склеивания, прежде чем отверждение смолы зафиксирует геометрию склеивания на месте. Прочность и однородность сцепления, достигаемые благодаря этой технологической последовательности, постоянно превосходят то, что достижимо при прямом горячем прессовании из рыхлого компаунда, в результате чего тормозные колодки имеют меньший риск расслоения и более длительный эффективный срок службы.

Оптимизация цикла горячего прессования за счет предварительной подготовки к прессованию

Цикл вулканизации горячим прессованием является наиболее энергоемким и трудоемким этапом производства тормозных колодок. Минимизация его продолжительности при максимальном повышении качества отвержденного продукта является одной из наиболее важных возможностей оптимизации процесса, доступных производителям тормозных колодок. Формовочная машина для предварительного прессования непосредственно способствует этой оптимизации, отправляя предварительно уплотненную, безвоздушную прессовку в горячий пресс, а не в рассыпчатую загрузку порошка, что позволяет циклу горячего прессования сосредоточить свою тепловую и механическую энергию на отверждении, а не на задачах уплотнения и удаления воздуха, которые уже выполнила формовочная машина для предварительного прессования.

С практической точки зрения это означает, что цикл горячего прессования для предварительно спрессованных прессовок обычно может быть короче, чем для сыпучего компаунда с прямой загрузкой, поскольку прессовка достигает заданной плотности и состояния поверхности при более низком общем затрате энергии, чем для свободной загрузки, и может использовать более точно оптимизированный температурный профиль, поскольку инженер-технолог не вынужден искать компромисс между температурой, необходимой для хорошей текучести компаунда, и температурой, подходящей для контролируемого отверждения. В результате получается отвержденный продукт более высокого качества, производимый за меньшее время с меньшим потреблением энергии на единицу: сочетание, которое одновременно улучшает как качество продукта, так и экономику производства.

Структурная целостность и стабильность характеристик конечного продукта

Улучшение структурной целостности, возникающее в результате предварительной прессовой подготовки, напрямую влияет на эксплуатационные характеристики готовой тормозной колодки в процессе эксплуатации. Более высокая и более равномерная плотность, достигаемая за счет систематического удаления воздуха и контролируемого уплотнения формовочной машины предварительного прессования, создает микроструктуру фрикционного материала с более стабильной местной твердостью, более равномерным распределением армирующих волокон и модификаторов трения, а также лучшей устойчивостью к возникновению и распространению усталостных трещин при циклических тормозных нагрузках.

Стабильность эксплуатационных характеристик: стабильность коэффициента трения, скорости износа и уровня шума на протяжении всей производственной партии и на протяжении всего срока службы отдельных колодок — один из наиболее коммерчески важных показателей качества любого продукта тормозных колодок. Конечным потребителям в автомобильной, коммерческой и железнодорожной промышленности требуются тормозные колодки, которые ведут себя предсказуемо, изнашиваются с известной скоростью и сохраняют свои эксплуатационные характеристики до конца срока службы. Вклад формовочной машины для предварительного прессования в микроструктурную однородность является ключевым фактором обеспечения стабильной производительности, поэтому этап предварительного прессования стал стандартной практикой в ​​каждой технически сложной операции по производству тормозных колодок.

Как профессионал Завод формовочных машин для предварительного прессования Поставляя производителям тормозных компонентов на внутренний и международный рынки, компания Ningbo Delidong Machinery Technology Co., Ltd. проектирует каждую машину с учетом полного контекста производственного процесса, а не только отдельного этапа предварительного прессования. Членство компании в Совете Китайской ассоциации фрикционных материалов и ее долгосрочное партнерство с крупнейшими производителями тормозных колодок отражают глубокое понимание того, как производительность формовочных машин для предварительного прессования влияет на качество конечной продукции в реальных производственных условиях. Благодаря профессиональной послепродажной поддержке, включая установку, ввод в эксплуатацию, обучение операторов и постоянную техническую помощь, Delidong Machinery гарантирует, что клиенты смогут воспользоваться всеми преимуществами качества и эффективности предварительного прессования на протяжении всего срока службы своего оборудования.
