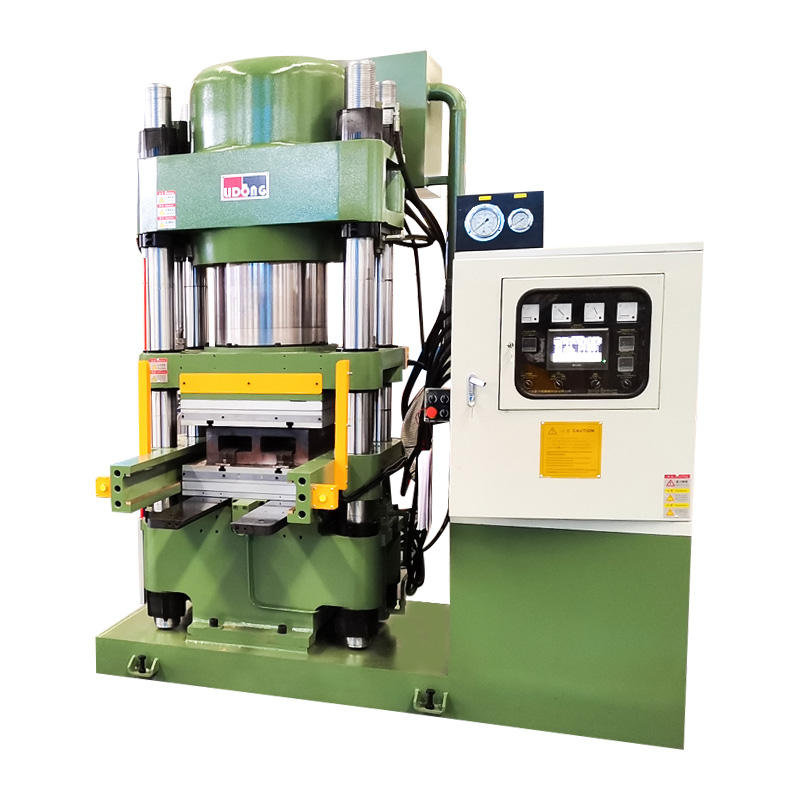

Пресс для тормозных колодок поезда

А пресс для тормозных колодок поезда является важной частью производственного оборудования, производительность которого напрямую определяет качество, стабильность и долгосрочную надежность производимых тормозных колодок. Тормозные колодки поездов работают в условиях экстремальных механических напряжений, поглощая кинетическую энергию тяжело нагруженных железнодорожных транспортных средств, движущихся на скорости, и последствия использования некачественной тормозной колодки могут быть серьезными. Это делает выбор подходящего пресса для пресса тормозных колодок поезда одним из наиболее важных решений о закупках, которые может принять производитель тормозных компонентов. Понимание того, какие функции действительно важны и почему, является основой принятия обоснованного решения о покупке.

Основная функция пресса для тормозных колодок поезда заключается в приложении контролируемого постоянного гидравлического давления к композитному или фрикционному материалу, помещенному в точно обработанную форму, формируя из материала готовую тормозную колодку с правильной плотностью, размерами и механическими свойствами. Каждая конструктивная особенность качественного пресса для изготовления тормозных колодок поезда ориентирована на надежное, многократное и с минимальными отходами достижение этого результата при длительных производственных циклах. Характеристики, которые отличают высокопроизводительные машины от адекватных, можно сгруппировать в четыре основные категории: конструкция системы давления, жесткость конструкции, возможности системы управления и совместимость пресс-форм.

Конструкция системы давления: технология плавающего масляного цилиндра

Система гидравлического давления является сердцем любого пресса для тормозных колодок поезда, а конструкция масляного цилиндра является наиболее технически значимым отличием от конкурирующих продуктов. В обычных прессах используются цилиндры с фиксированным положением, которые прикладывают силу в одном направлении, что создает неизбежный риск неравномерного распределения давления по поверхности формы, особенно в формах с несколькими полостями, используемых для крупносерийного производства. Эта неравномерность проявляется в изменении плотности готовой тормозной колодки, что, в свою очередь, приводит к нестабильным характеристикам износа и потенциально преждевременному выходу из строя в процессе эксплуатации.

Конструкция плавающего масляного цилиндра принципиально устраняет это ограничение. В конструкции с плавающим цилиндром цилиндр может самостоятельно выравниваться относительно поверхности формы при приложении давления, автоматически компенсируя незначительные изменения толщины материала, износа формы и допусков размеров, которые накапливаются с течением времени в любой производственной среде. Результатом является распределение давления, которое остается постоянным по всей поверхности формы на протяжении всего цикла прессования, независимо от конкретного состояния каждой отдельной формы или небольших различий, которые неизбежно возникают между производственными партиями. Для производства тормозных колодок поездов, где требования к постоянству размеров и плотности жестко определены, конструкция плавающего масляного цилиндра является не роскошью, а фундаментальной инженерной необходимостью.

Структурная жесткость и конструкция рамы

Рама пресса для тормозных колодок поезда должна выдерживать полную гидравлическую прижимную силу с незначительным прогибом на протяжении миллионов циклов прессования в течение всего срока службы оборудования. Прогиб рамы под нагрузкой является врагом стабильного качества продукции: даже небольшие прогибы рамы пресса напрямую приводят к неравномерному распределению давления на поверхности формы. В качественных машинах для прессования тормозных колодок поездов используется конструкция сварной стальной рамы толстого сечения с точно обработанными направляющими колоннами и плитами, которые обеспечивают допуски на выравнивание при полной номинальной нагрузке.

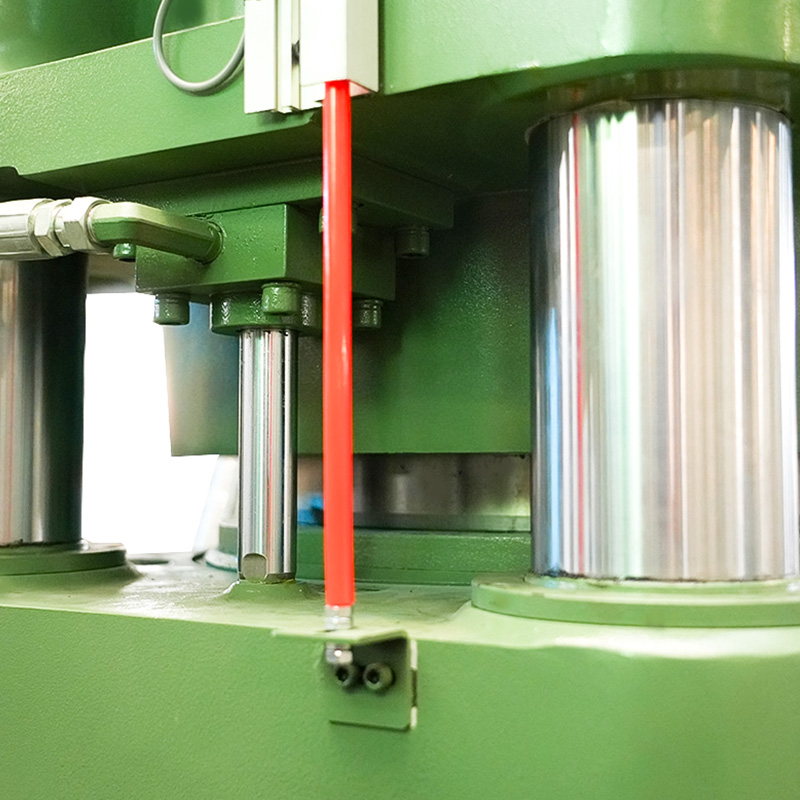

Система направляющих колонн, обычно состоящая из четырех колонн, расположенных по углам прессовой плиты, особенно важна для поддержания параллельного выравнивания плиты на протяжении всего хода пресса. Диаметр колонны, твердость поверхности и конструкция системы смазки способствуют долгосрочному поддержанию точности центровки. В хорошо спроектированном прессе для тормозных колодок поезда износ направляющей колонки предсказуем и управляем посредством планового технического обслуживания, а не является непредсказуемым источником изменения качества продукции.

Возможности системы управления и программируемость процесса

Современные прессы для тормозных колодок поездов оснащены программируемыми системами управления, которые позволяют операторам определять и сохранять полные программы прессования с указанием профилей гидравлического давления, настроек температуры, продолжительности прессования, времени пребывания при максимальном давлении и степени декомпрессии. Возможность точного хранения и вызова этих программ необходима для производственных сред, где на одном станке изготавливаются тормозные колодки различных спецификаций и где согласованность процесса от смены к смене и от оператора к оператору является требованием качества.

Аdvanced PLC-based control systems with touchscreen interfaces allow process parameters to be set with precision, monitored in real time, and logged automatically for quality traceability purposes. Alarm and fault detection systems that identify deviations from programmed parameters during the pressing cycle and stop the machine before a defective part is produced are a significant quality assurance feature that reduces scrap and rework costs in high-volume production.

Совместимость пресс-форм и системы быстрой замены

А train brake shoe press machine is only as versatile as its ability to accommodate the range of mold configurations required for the brake shoe specifications in production. Key considerations include the maximum mold size the machine can accept, the daylight opening between platens when the press is fully open, the platen surface area, and the mold mounting and alignment system used. Quick-change mold systems with standardized mounting interfaces, hydraulic mold clamping, and pre-set alignment features reduce mold changeover time significantly compared to manual bolt-down systems, which has a direct impact on production scheduling flexibility and overall equipment effectiveness.

Постоянное распределение давления, пожалуй, является самым важным требованием к производительности пресса для пресса тормозных колодок поезда, поскольку это физический механизм, с помощью которого устанавливаются все ключевые показатели качества готовой тормозной колодки: точность размеров, плотность материала, механическая прочность и характеристики износа. Понимание инженерных принципов, лежащих в основе постоянства давления при проектировании прессов, показывает, почему определенные технические характеристики не подлежат обсуждению в высококачественном производственном оборудовании.

Физика распределения давления при компрессионном формовании

Когда пресс для тормозных колодок поезда закрывается на загруженной форме, гидравлическая сила, прикладываемая цилиндром, должна равномерно передаваться через плиту и конструкцию формы на соединение материала. В идеальной системе каждая точка на поверхности формы испытывает одинаковое давление на единицу площади. На практике достижение этого идеала требует пристального внимания к отклонению плиты, выравниванию цилиндров, конструкции пресс-формы и характеристикам потока смеси внутри полости пресс-формы.

Отклонение плиты является одним из наиболее значительных источников неравномерности давления в прессах. Когда гидравлическая сила прикладывается к центру плиты (с помощью одного центрального цилиндра, как во многих традиционных конструкциях), плита слегка изгибается, при этом центр отклоняется больше, чем края. Это отклонение означает, что материал в центре формы испытывает большее давление, чем материал по краям, в результате чего тормозная колодка имеет более высокую плотность в центре, чем на периферии. В пресс-формах с несколькими полостями этот эффект означает, что полости, расположенные в центре формы, производят более плотные детали, чем те, что расположены по краям, что приводит к систематической несогласованности, которую трудно устранить только с помощью регулировки процесса.

Как конструкция плавающего цилиндра решает проблему выравнивания

Конструкция плавающего масляного цилиндра, используемая в высокопроизводительных прессах для тормозных колодок поездов, одновременно учитывает как выравнивание, так и распределение нагрузки, обеспечивая постоянство давления. Позволяя цилиндру самовыравниваться по поверхности формы, а не фиксироваться в положении, которое может не идеально соответствовать ориентации формы, плавающая конструкция гарантирует, что вектор гидравлической силы всегда перпендикулярен поверхности формы. Это устраняет компоненты поперечной силы, которые возникают, когда неподвижный цилиндр прижимается к форме, которая не совсем перпендикулярна оси цилиндра, компоненты, которые создают напряжение сдвига в композиции материала и способствуют градиентам плотности в готовой детали.

При изготовлении пресс-форм с несколькими полостями в некоторых конструкциях прессов для тормозных колодок поездов используется несколько независимо управляемых гидравлических цилиндров, по одному на полость формы или по одному на секцию большой формы, а не один центральный цилиндр. Такое расположение позволяет индивидуально регулировать давление, прикладываемое к каждой полости или секции, компенсируя изменения износа пресс-формы и различия в потоке смеси материалов, которые возникают в определенных областях большой пресс-формы в течение ее производственного срока.

Однородность температуры и ее роль в реакции на давление

При горячем прессовании, когда состав тормозной колодки прессуется при повышенной температуре, чтобы инициировать реакцию вулканизации или отверждения, которая придает готовой детали ее механические свойства, однородность температуры по всей поверхности формы так же важна, как и однородность давления. Градиенты температуры на плите формы приводят к тому, что состав материала достигает температуры отверждения в разное время в разных областях формы, что приводит к различиям в характеристиках текучести, степени отверждения и, в конечном итоге, к плотности и механическим свойствам готовой тормозной колодки.

Качественные прессы для тормозных колодок поездов для горячего прессования используют электронагреваемые плиты с несколькими независимыми зонами нагрева, измерение температуры в нескольких точках на поверхности плиты и контуры ПИД-регулирования температуры (пропорционально-интегрально-производные), которые с точностью поддерживают заданные температуры. Сочетание одинаковой температуры и постоянного гидравлического давления создает условия для действительно стабильного производства тормозных колодок на всей площади больших форм и в рамках расширенных производственных циклов.

Сравнительная таблица характеристик распределения давления

В следующей таблице сравниваются рабочие характеристики распределения давления при различных подходах к конструкции цилиндров, используемых в прессах для тормозных колодок поездов, подчеркивая инженерные компромиссы между традиционными и усовершенствованными конструкциями.

Переход от ручных к автоматизированным станкам для прессования тормозных колодок поездов представляет собой одно из наиболее значительных обновлений возможностей, доступных производителям тормозных компонентов. Автоматизация процесса прессования тормозных колодок включает в себя широкий спектр технологий: от базового ПЛК-управления циклом прессования до полностью интегрированных производственных ячеек с роботизированной обработкой материалов, автоматической загрузкой и разгрузкой пресс-форм, измерением качества в процессе производства и управлением производственными данными в режиме реального времени. Каждый уровень автоматизации обеспечивает определенные преимущества в эффективности, а понимание всего спектра возможностей автоматизированных систем помогает производителям определить, где инвестиции в автоматизацию принесут наибольшую отдачу.

Оптимизация времени цикла с помощью программируемых профилей пресса

Самым непосредственным преимуществом автоматизации пресса для тормозных колодок поезда является возможность выполнять оптимизированные профили цикла прессования с точностью и повторяемостью, с которыми не может сравниться ручное управление. Цикл прессования обычно включает фазу быстрого подхода (когда плита быстро движется к форме перед контактом с материалом), фазу контролируемого прессования (когда давление нарастает с заданной скоростью), фазу выдержки (когда максимальное давление поддерживается в течение определенного времени, чтобы обеспечить поток материала и начальное отверждение) и фазу контролируемой декомпрессии (когда давление сбрасывается со скоростью, предотвращающей расслоение или дефекты поверхности готовой детали). Машины с ручным управлением при выполнении этих этапов полагаются на мнение оператора и время реакции, что приводит к изменчивости продолжительности цикла и параметров процесса, что напрямую влияет на стабильность продукта.

Аn automated train brake shoe press machine executes each phase of the pressing cycle according to programmed parameters, with response times measured in milliseconds rather than the seconds that characterize manual intervention. This precision allows cycle times to be minimized using the shortest dwell time that consistently produces parts meeting specification, rather than the conservative dwell times that operators tend to use manually to ensure conformance which directly increases machine throughput without compromising product quality.

Использование материалов и сокращение отходов

Аutomated systems optimize material utilization in train brake shoe press machine operations by ensuring that the precise specified charge weight of compound is used for each pressing cycle, and that the pressing parameters are executed consistently enough to minimize the production of out-of-specification parts that must be scrapped or reworked. Manual operations are prone to charge weight variation operators loading compound by hand introduce weight variations that result in dimensional variation in the finished part and to process parameter variation that increases the scrap rate.

Аutomated compound loading systems using weigh-dispensing hoppers or pre-weighed compound charges eliminate charge weight variation at the source. Combined with the process consistency delivered by programmed press cycle control, this automation reduces material waste from scrap and rework to a fraction of what is typical in manual operations. For a material as costly as high-performance friction compound, this waste reduction represents a significant direct cost saving that contributes meaningfully to the economics of automated train brake shoe press machine investment.

Интеграция с системами мониторинга качества и отслеживания

Аutomated train brake shoe press machines generate process data hydraulic pressure curves, temperature logs, cycle time records, and deviation alerts for every part produced. This data can be captured automatically and linked to part identification through barcode or RFID systems, creating a complete traceability record that connects every finished brake shoe to the specific process parameters under which it was produced. This traceability capability is increasingly required by railway industry quality standards and by end customers who need confidence in the manufacturing process behind safety-critical components.

Компания Ningbo Delidong Machinery Technology Co., Ltd. является профессиональным китайским производителем прессов для тормозных колодок поездов с обширными инженерными возможностями в области автоматизированных прессовых систем для производства компонентов железнодорожных тормозов. Компания имеет множество патентов на изобретения и полезные модели и была признана национальным высокотехнологичным предприятием, что отражает глубину инженерных инвестиций в линейку автоматических прессов для тормозных колодок поездов. Машины Delidong включают усовершенствованное управление ПЛК, мониторинг процессов в реальном времени и системы регистрации данных, которые соответствуют требованиям клиентов железнодорожной отрасли к отслеживанию качества.

Робототехническая интеграция и полная автоматизация производственных ячеек

Самые современные автоматизированные установки для прессования тормозных колодок поездов объединяют сам пресс в комплексную производственную ячейку с роботизированной обработкой материалов, автоматической загрузкой составных материалов из бестарного хранилища, роботизированной загрузкой и разгрузкой пресс-форм, проверкой размеров в процессе и автоматической сортировкой соответствующих и несоответствующих деталей. Эти полностью автоматизированные ячейки работают непрерывно с минимальным вмешательством оператора, максимально увеличивая продуктивное время печати и устраняя трудозатраты и нестабильность, связанные с ручными погрузочно-разгрузочными операциями.

Полная автоматизация также обеспечивает стабильную работу в несколько смен без различий в производительности, которые возникают у операторов с разными уровнями квалификации и опытом. В условиях крупносерийного производства, где ожидается, что один пресс для тормозных колодок поезда будет производить тысячи деталей в смену, преимущества постоянства полной автоматизации напрямую выражаются в более низком уровне брака, более высокой производительности и более низкой общей стоимости детали, чем можно достичь при любом уровне ручного управления.

Долгосрочная эффективность: техническое обслуживание, время безотказной работы и срок службы оборудования

Аutomated train brake shoe press machines are typically designed with predictive and preventive maintenance systems that monitor key components hydraulic pressure, oil temperature, cylinder seal condition, guide column lubrication, and electrical system performance and alert maintenance personnel to developing issues before they cause unplanned downtime. This condition-monitoring capability transforms maintenance from a reactive activity to a proactive one, which has a major impact on equipment availability and production schedule reliability.

Аs a professional Завод по производству прессов для тормозных колодок поездов Обслуживая как внутренний, так и международный рынки, Delidong Machinery обеспечивает комплексную послепродажную поддержку, включая установку, обучение операторов, программы профилактического обслуживания и доступность запасных частей, что гарантирует клиентам возможность поддерживать эффективность своего автоматизированного оборудования на протяжении всего срока его эксплуатации. Приверженность компании технической поддержке, подкрепленная ее прочной отраслевой репутацией и долгосрочными партнерскими отношениями с крупнейшими производителями тормозных компонентов, делает ее надежным партнером для производителей железнодорожных компонентов, инвестирующих в технологию автоматизированного прессования. Постоянное совершенствование за счет интеграции новейших мировых концепций проектирования гарантирует, что прессы для производства тормозных колодок Delidong сохраняют высокую производительность и стабильность на протяжении многих лет требовательного производственного обслуживания.
